Предложили заказчику аналог импортной детали и реализовали его в несколько операций на фрезерном станке с ЧПУ, также был задействован и универсально-фрезернеый.
Механизм представляет из себя коммутатор пневматических магистралей, в котором трубки подсоединяются к маленьким отверстиям каналов детали, а к большим отверстиям с резьбой подсоединяются датчики.
Механизм представляет из себя коммутатор пневматических магистралей, в котором трубки подсоединяются к маленьким отверстиям каналов детали, а к большим отверстиям с резьбой подсоединяются датчики.
Этап 1. Задача — выполнить различные отверстия в бруске и оргстекла.

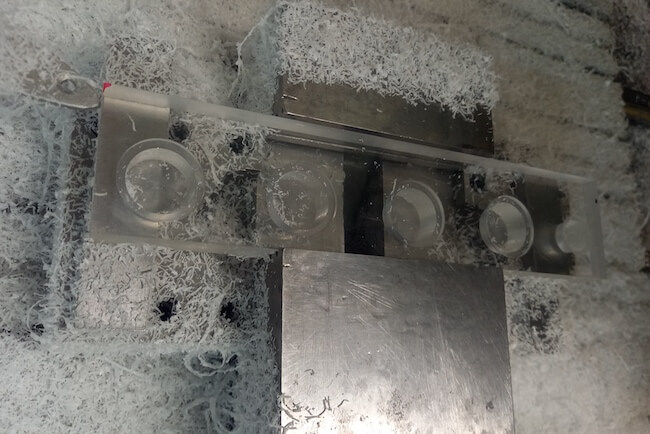

Первый шаг — фрезеровка колодцев. Выполняется на станке с ЧПУ
Второй шаг — выполнение цековок вокруг колодцев. Выполняется на том же станке
Инструмент — фреза пальцевая
Первый шаг — фрезеровка колодцев. Выполняется на станке с ЧПУ
Второй шаг — выполнение цековок вокруг колодцев. Выполняется на том же станке
Инструмент — фреза пальцевая

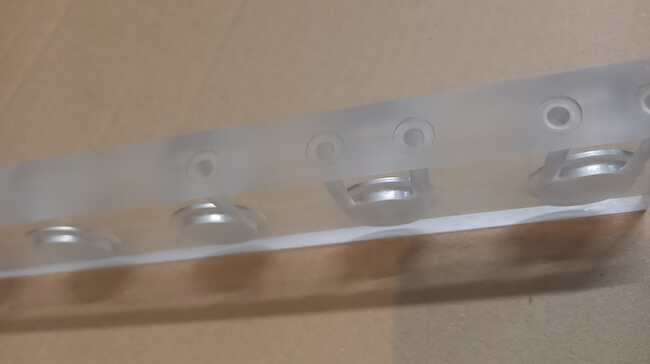

Этап 2. Выполнение цековок вокруг будущих отверстий на другой стороне детали
Оборудование — станок с ЧПУ. Инструмент — фреза пальцевая
Оборудование — станок с ЧПУ. Инструмент — фреза пальцевая
Этап 3. Сверление отверстий.
Оборудование — станок с ЧПУ, инструмент — сверло
Оборудование — станок с ЧПУ, инструмент — сверло
Этап 4. Сверление глубоких отверстий
Оборудование — универсально — фрезерный станок. Инструмент — сверло
Оборудование — универсально — фрезерный станок. Инструмент — сверло
