Задача — получить шестигранную гайку. Материал — латунь ЛС59.
Заготовки гаек были получены на токарном станке.
Заготовки гаек были получены на токарном станке.
Грани фрезеруются на универсально-фрезерном станке.

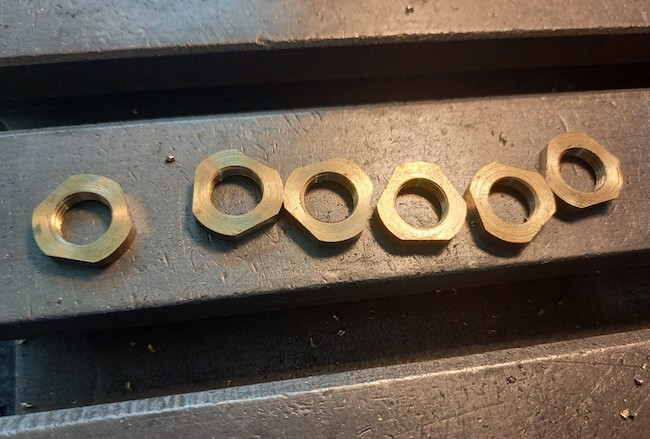

Первый шаг — фрезеровка одной грани на всех заготовках.
Первый шаг — фрезеровка одной грани на всех заготовках.

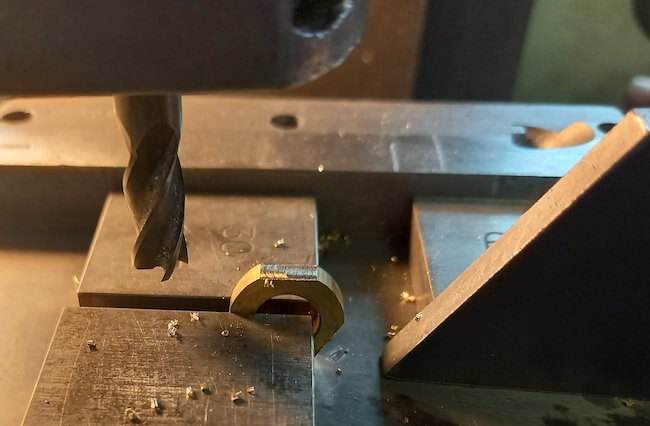

Второй шаг — устанавливаем пластину с углом 120 градусов и, прижимая к ней заготовки гранью, полученной на предыдущем шаге, получаем еще по две грани на заготовках.
Третий шаг — устанавливая заготовку поочередно каждой имеющейся гранью на горизонтальную поверхность получаем противолежащие грани.
Ниже нарезка видео процесса полностью.
Ниже нарезка видео процесса полностью.

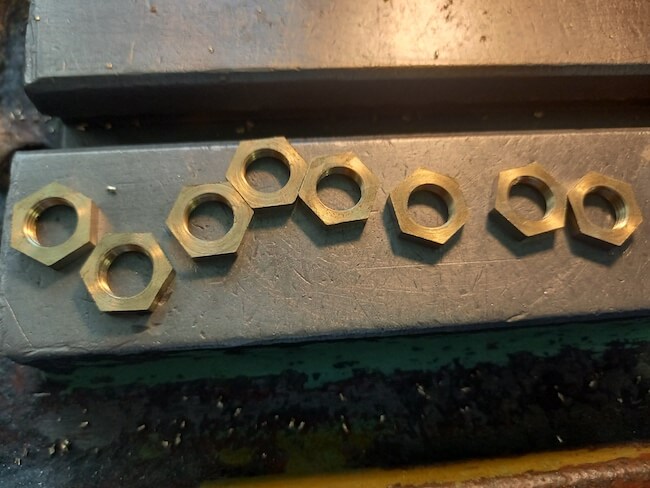

Гайка готова.
