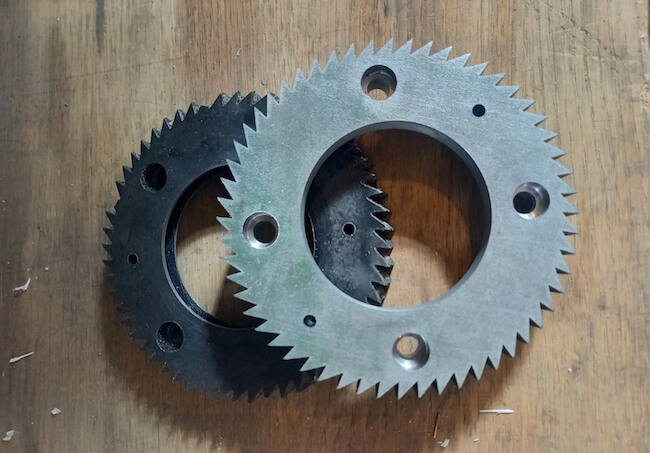

Задача — изготовить храповик.
Материал — сталь 20.
Внешний диаметр — 138,5 мм, толщина — 20 мм.
В связи с отсутствием технологической возможности выполнить зубья фрезеровкой было принято решение изготовить зубья на электроэррозионном станке.
Материал — сталь 20.
Внешний диаметр — 138,5 мм, толщина — 20 мм.
В связи с отсутствием технологической возможности выполнить зубья фрезеровкой было принято решение изготовить зубья на электроэррозионном станке.
- Первый шаг — из стального листа был вырезан квадрат с размерами 145х145 мм и толщиной 20 мм.

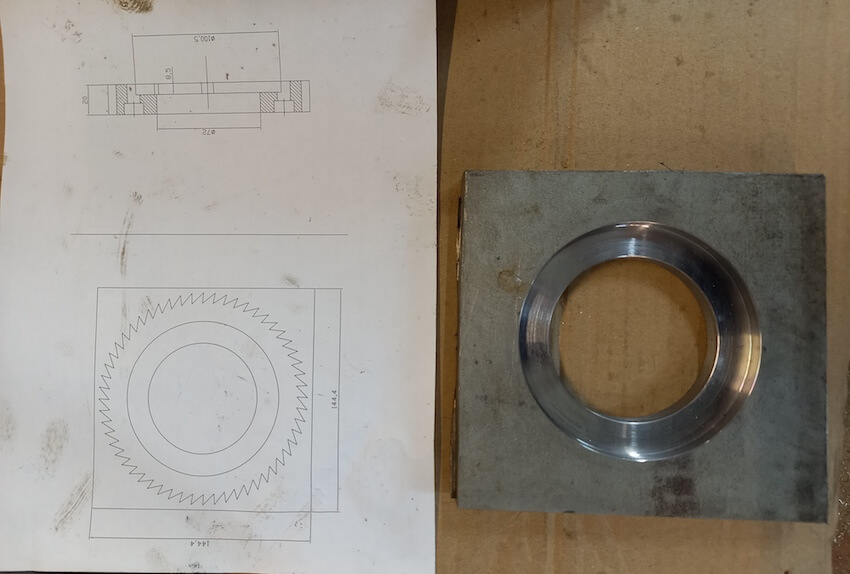

- Второй шаг — в квадратной заготовке на токарном станке было получено центральное ступенчатое отверстие. Оно же будет являться базой для установки детали на электроэррозионный станок.
3. Третий шаг — вырезаны зубья.

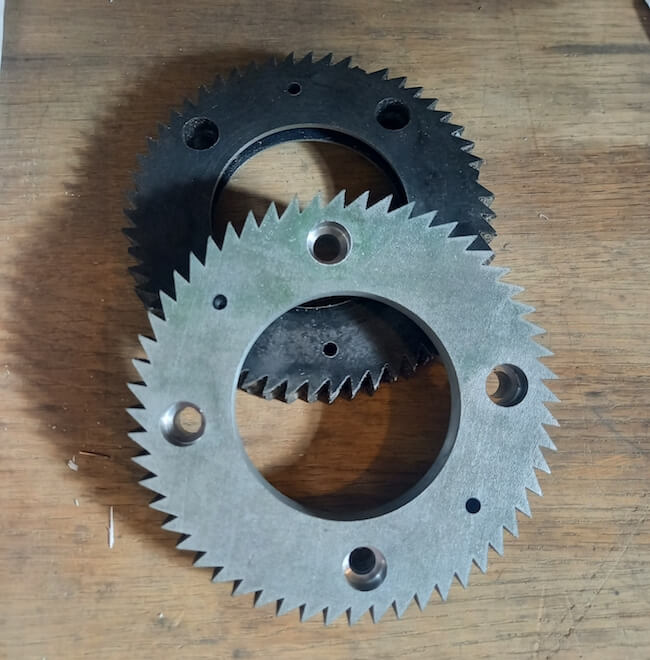

4. Четвертый шаг — на универсально-фрезерном станке получены отверстия для крепления храповика в механизме.
4. Четвертый шаг — на универсально-фрезерном станке получены отверстия для крепления храповика в механизме.
