Изготовление деталей по чертежам: что нужно для запуска производства

Изготовление деталей по чертежам — одна из самых востребованных услуг в сфере металлообработки. Предприятиям, конструкторским бюро и частным заказчикам регулярно требуется производство деталей по индивидуальным требованиям, будь то единичный образец, мелкая серия или крупная партия изделий.

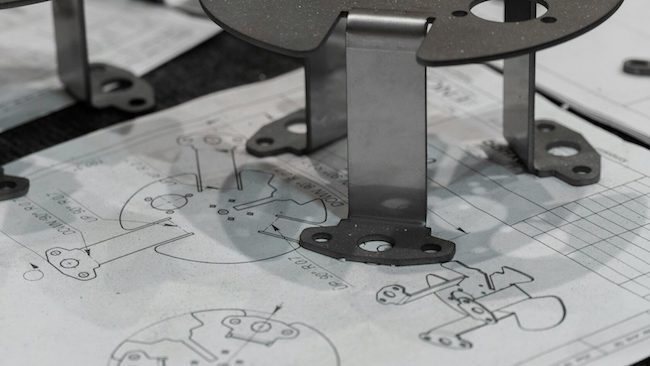

Photo by EnCata PD on Unsplash
Однако между идеей и готовой деталью лежит важный этап подготовки. От качества исходной документации, правильности выбора технологии и полноты технического задания напрямую зависят сроки изготовления, стоимость работ и конечный результат. Разберёмся, что необходимо подготовить для успешного запуска производства и каких ошибок стоит избегать.

Какие данные нужны для изготовления деталей по чертежам

Перед тем как передать заказ в производство, важно предоставить максимально полную информацию о будущей детали.

Чертёж как основной источник информации

Классический конструкторский чертёж остаётся главным документом для производства. Именно он определяет:
  • геометрию изделия;
  • размеры и допуски;
  • требования к шероховатости;
  • материал изготовления;
  • особенности контроля качества.
Чем подробнее оформлен чертёж, тем меньше вероятность возникновения вопросов на этапе производства.

Можно ли изготовить деталь без чертежа

На практике такая ситуация встречается достаточно часто. Например, заказчику необходимо изготовить деталь по образцу или заменить изношенный элемент оборудования.
В этом случае используются:
  • образцы изделий;
  • эскизы от руки;
  • фотографии с размерами;
  • 3D-модели.

Однако следует понимать, что дополнительное проектирование увеличивает сроки подготовки производства.

Какие форматы файлов используются чаще всего

Современное изготовление деталей на заказ всё чаще начинается с цифровых данных. Чем ближе исходный файл к производственной модели, тем проще подготовить технологический процесс.
Наиболее распространены:
  • PDF для рабочих чертежей;
  • DWG и DXF для CAD-систем;
  • STEP для трёхмерных моделей;
  • SolidWorks и Inventor для передачи параметрических моделей.

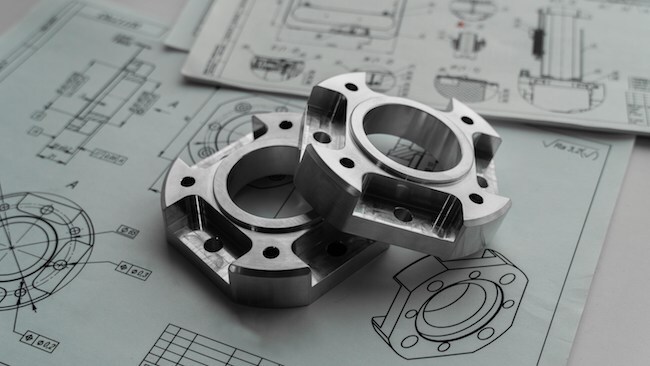

Photo by EnCata PD on Unsplash

Как происходит производство деталей по чертежам

После получения документации начинается подготовка производства.

Анализ конструкторской документации

На этом этапе специалисты проверяют:
  • корректность размеров;
  • наличие необходимых допусков;
  • технологичность конструкции;
  • возможность изготовления выбранным способом.
Иногда уже на этапе анализа удаётся выявить потенциальные проблемы, которые могут повлиять на стоимость или качество детали.

Выбор технологии обработки

Для одной и той же детали могут применяться разные методы изготовления.
По популярности к наиболее распространённым вариантам относятся: токарная и фрезерная обработка; лазерная резка; сверление и расточка; шлифование.

Подготовка управляющих программ

Если производство деталей по чертежам выполняется на оборудовании с ЧПУ, технолог разрабатывает управляющую программу. Она определяет:
  • траекторию инструмента;
  • режимы резания;
  • последовательность операций;
  • параметры контроля.
От качества программирования напрямую зависит эффективность обработки и количество брака.
На практике многие заказчики считают, что для изготовления детали достаточно указать только основные размеры. Однако отсутствие допусков, требований к материалу или параметров поверхности часто приводит к дополнительным согласованиям. Чем подробнее техническое задание, тем быстрее изделие поступает в производство.

Какие ошибки чаще всего допускают заказчики

Даже качественный чертёж не всегда гарантирует отсутствие проблем.

Недостаточная детализация документации

Одна из наиболее распространённых ошибок — отсутствие важных технических требований. В результате технологу приходится уточнять параметры или самостоятельно принимать решения.
Например:
  • не указан материал;
  • отсутствуют посадки;
  • не заданы допуски;
  • нет информации о термообработке.

Завышенные требования к точности

Многие начинающие конструкторы стремятся назначить минимально возможные допуски на все размеры.
Однако высокая точность означает:
  • увеличение времени обработки;
  • применение дополнительного оборудования;
  • рост стоимости изготовления.

Поэтому допуски должны соответствовать реальным условиям эксплуатации детали.

Игнорирование технологичности конструкции

Иногда деталь можно изготовить, но сделать это будет сложно и дорого.
Например:
  • слишком глубокие отверстия малого диаметра;
  • труднодоступные зоны обработки;
  • неоправдананно сложная геометрия.

На этапе проектирования такие особенности лучше согласовывать с производством.
В машиностроении существует правило: чем технологичнее конструкция, тем дешевле её производство. Даже небольшое изменение геометрии способно сократить время обработки на десятки процентов без ухудшения функциональности изделия.

От чего зависит стоимость изготовления деталей на заказ

Цена формируется из нескольких составляющих.

Материал заготовки

Стоимость существенно зависит от выбранного материала. Будет ли это конструкционная сталь или нержавеющая, алюминий, латунь, инженерные пластики.
Некоторые материалы требуют специальных режимов обработки и более дорогого инструмента.

Сложность детали

На стоимость влияют:

  • количество операций;
  • требования к точности;
  • наличие резьб, пазов и сложных поверхностей;
  • необходимость дополнительной обработки.
Чем сложнее деталь, тем больше времени потребуется на её изготовление.

Размер партии

При серийном производстве часть затрат распределяется на весь объём продукции.
Поэтому изготовление деталей по чертежам заказчика в количестве 100 штук обычно обходится дешевле в пересчёте на одну единицу, чем производство одной детали.
Важно учитывать! Низкая цена не всегда означает выгодное предложение. При выборе подрядчика стоит учитывать не только стоимость работ, но и наличие производственного контроля, опыт работы с аналогичными изделиями и возможность подтверждения качества готовой продукции.

Как подготовить чертёж для быстрого запуска производства

Чтобы сократить сроки согласования и изготовления, рекомендуется заранее проверить документацию.
Минимальный набор данных:

  • размеры детали;
  • материал;
  • допуски на критические размеры;
  • требования к поверхности;
  • количество изделий в партии.
Если имеется 3D-модель, желательно прикладывать её вместе с чертежом. Это снижает риск ошибок и ускоряет подготовку управляющих программ.
Частые вопросы-ответы
ВОПРОС 1:
Можно ли заказать изготовление детали по образцу без чертежа?
ОТВЕТ:
Да. В этом случае специалисты выполняют обмер изделия, подготавливают конструкторскую документацию и только после этого запускают производство.
ВОПРОС 2:
Что важнее для производства - чертёж или 3D-модель?
ОТВЕТ:
Оптимальный вариант - предоставить оба документа. 3D-модель упрощает подготовку производства, а чертёж фиксирует размеры, допуски и технические требования.
ВОПРОС 3:
Почему стоимость изготовления одной детали часто оказывается высокой?
ОТВЕТ:
Основная причина - затраты на подготовку производства: анализ документации, разработка технологии, настройка оборудования и изготовление первой контрольной детали.
ВОПРОС 4:
Какие детали чаще всего изготавливают по чертежам заказчика?
ОТВЕТ:
Наиболее востребованы втулки, валы, фланцы, корпуса, кронштейны, шестерни, направляющие элементы и различные детали для ремонта промышленного оборудования.
23 МАРТА / 2026

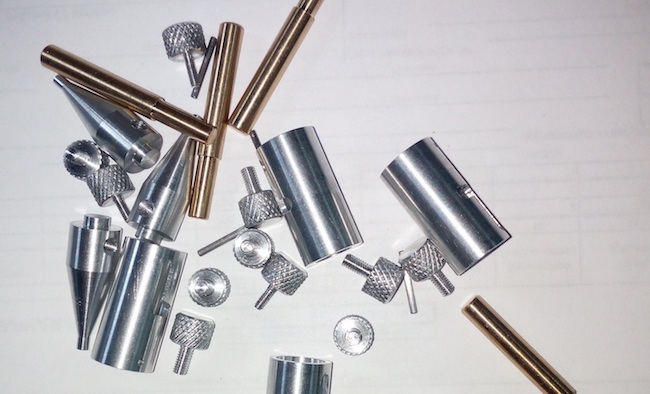

Примеры изготовления деталей
