Размеры исходной детали — длина 180 мм, диаметр — 75 мм
Материал — сталь 3
Начальные операции: фрезеровка паза, разметка для последующей резки и сама резка дисковой фрезой. Подробно описано здесь.
В результате получили следующее промежуточное изделие.
Материал — сталь 3
Начальные операции: фрезеровка паза, разметка для последующей резки и сама резка дисковой фрезой. Подробно описано здесь.
В результате получили следующее промежуточное изделие.
Все этапы проводятся на универсальном фрезером станке.
Первый этап: Окончательное отрезание удаляемой части детали
В этом случае отрезание производится не дисковой, а пальцевой фрезой. Использовать дисковую фрезу не позволяет конфигурация детали.
В этом случае отрезание производится не дисковой, а пальцевой фрезой. Использовать дисковую фрезу не позволяет конфигурация детали.
Второй этап: Выравнивание кромки
После отделения ненужной части детали производится выравнивание оставшейся после отрезания кромки детали. Выравнивание производится в той же позиции установки детали и той же фрезой, что и отрезание.
После отделения ненужной части детали производится выравнивание оставшейся после отрезания кромки детали. Выравнивание производится в той же позиции установки детали и той же фрезой, что и отрезание.
Третий этап: Формирование посадки под инструмент
На цилиндрическом участке диаметром 32 мм выполняются две лыски под рожковый ключ — для удержания детали от проворачивания на сборке.
На цилиндрическом участке диаметром 32 мм выполняются две лыски под рожковый ключ — для удержания детали от проворачивания на сборке.

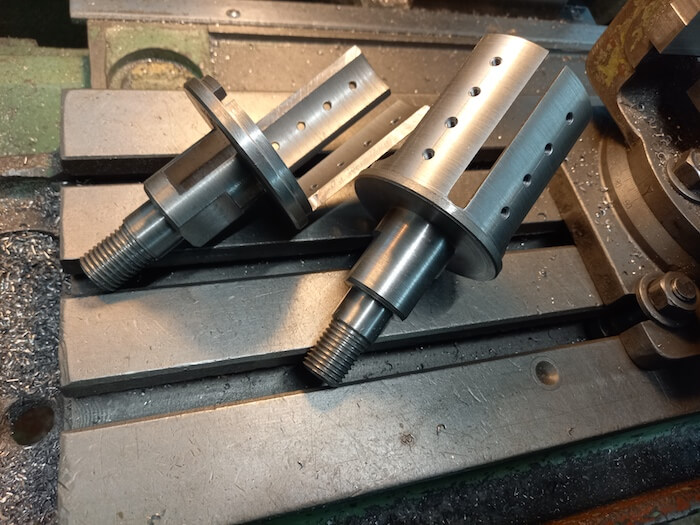

На фото ниже — готовые детали.
