Корпус 19 дюймов для стойки - 1U, 2U, 3U, 4U и далее

Стандарт 19 дюймов уже несколько десятилетий остаётся основой для размещения серверного, телекоммуникационного, промышленного и измерительного оборудования. Именно поэтому корпуса для 19 дюймовых стоек используются в дата-центрах, системах автоматизации, лабораторных комплексах и различных электронных устройствах.
Однако при выборе корпуса многие сталкиваются с вопросом: какой формат выбрать - 1U, 2U, 3U или 4U, а может даже 5U или 6U? На первый взгляд различия сводятся только к высоте, но на практике именно этот параметр определяет возможности охлаждения, компоновки оборудования и удобство обслуживания.
Разберёмся, что означает стандарт 19 дюймов, чем отличаются различные форматы и как подобрать корпус под конкретную задачу.

Что означает стандарт 19 дюймов

Откуда появился стандарт

Стандарт 19 дюймов был разработан для унификации оборудования, устанавливаемого в серверные и телекоммуникационные стойки. Число 19 обозначает ширину монтажной панели в дюймах. В метрической системе это составляет 482,6 мм.
Такой формат позволяет размещать оборудование разных производителей в одной стойке без доработок конструкции.

Что такое единица U

Высота оборудования в стойке измеряется в юнитах (U). Именно количество юнитов определяет внутренний объём корпуса и возможности размещения компонентов.
Количество юнитов соответствует:
Обозначение
Высота
1U
44,45 мм
2U
88,90 мм
3U
133,35 мм
4U
177,80 мм
На практике ошибка с выбором высоты корпуса встречается чаще, чем кажется. Многие заказчики ориентируются только на размеры платы или устройства, не учитывая место под кабельные подключения, систему охлаждения и обслуживание оборудования. В результате корпус приходится перерабатывать уже после изготовления.

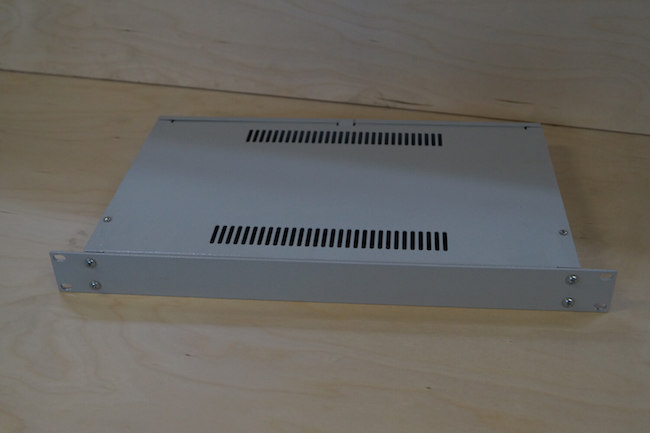

Корпус 19 дюймов 1U: когда важна компактность

Особенности формата

Корпус 19 дюймов 1U является самым компактным решением среди стандартных рэковых корпусов.
Его преимущества:
  • минимальная занимаемая высота;
  • высокая плотность размещения оборудования;
  • эффективное использование пространства стойки.

Где применяется

Чаще всего формат 1U используется для:

  • сетевого оборудования;
  • маршрутизаторов;
  • промышленных контроллеров;
  • компактных серверов;
  • измерительных приборов.

Ограничения

Главный недостаток - ограниченный внутренний объём.

Из-за этого возникают сложности с:
  • охлаждением;
  • размещением крупных блоков питания;
  • установкой полноразмерных плат расширения.

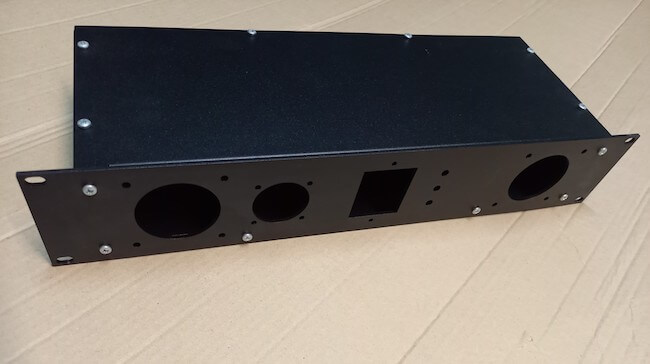

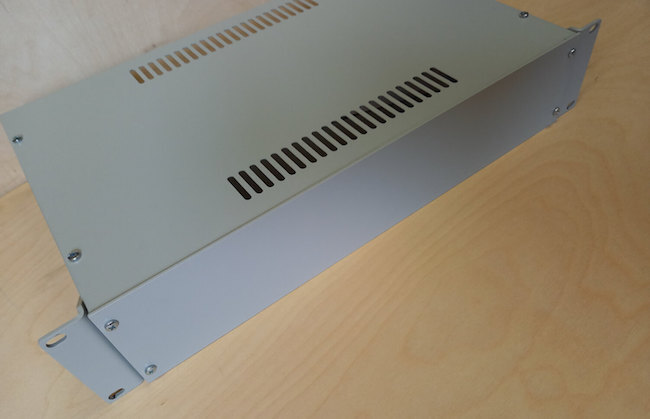

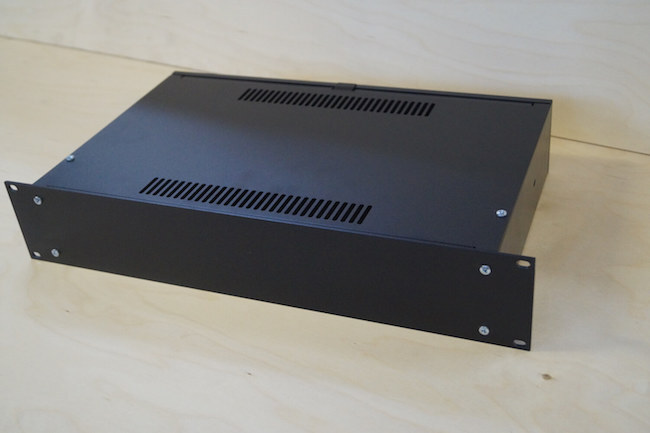

Корпус 19 дюймов 2U: универсальное решение

Почему формат считается наиболее популярным

Корпус 19 дюймов 2U обеспечивает хороший баланс между компактностью и внутренним пространством.
Он позволяет:
  • установить более производительную систему охлаждения;
  • использовать дополнительные модули;
  • упростить обслуживание оборудования.

Типовые области применения

Формат 2U часто выбирают для:

  • промышленных компьютеров;
  • серверов среднего уровня;
  • систем хранения данных;
  • телекоммуникационного оборудования.
Для большинства проектов именно корпус в стойку 19 дюймов формата 2U становится оптимальным вариантом.
Экспертный комментарий:
При разработке корпусов для электроники инженеры часто закладывают дополнительный запас по высоте. Даже если текущая версия устройства помещается в 1U, формат 2U может значительно упростить модернизацию оборудования в будущем.

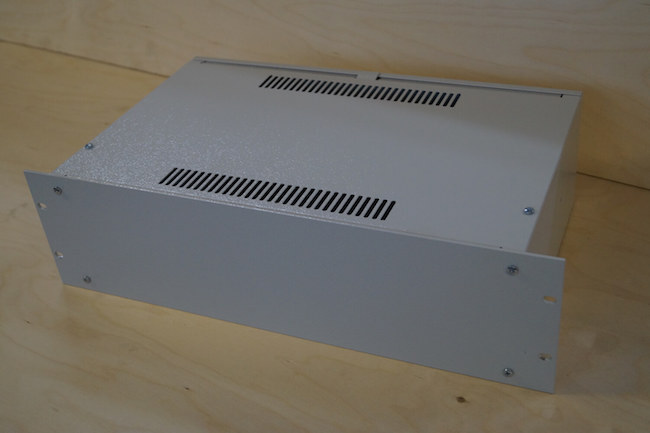

Корпус 19 дюймов 3U: больше пространства для сложных систем

Когда требуется формат 3U

Корпус 19 дюймов 3U выбирают в случаях, когда требуется разместить:

  • несколько электронных модулей;
  • дополнительные блоки питания;
  • мощные системы охлаждения;
  • большое количество интерфейсов.

Преимущества для нестандартных проектов

Дополнительный внутренний объём позволяет конструкторам свободнее проектировать компоновку устройства.

Это особенно важно для:
  • испытательных стендов;
  • систем автоматизации;
  • лабораторного оборудования;
  • измерительных комплексов.

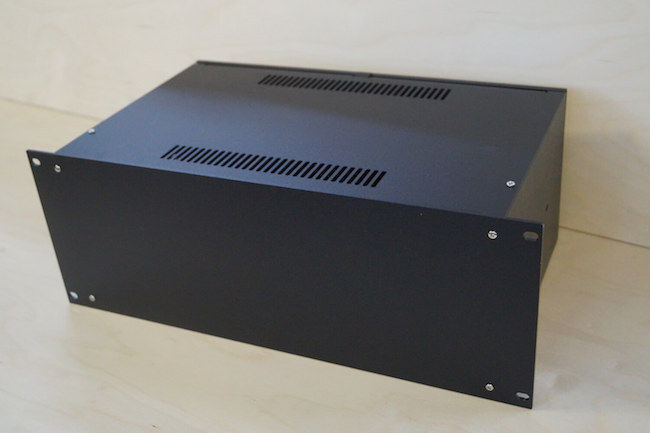

Корпус 19 дюймов 4U, 5U и далее: максимум возможностей

Для каких задач подходит

Корпуса 19 дюймов 4U и выше обеспечивают значительный внутренний объём и практически не ограничивает разработчика по компоновке.
Наиболее распространённые варианты применения:
  • серверы высокой производительности;
  • вычислительные комплексы;
  • системы видеонаблюдения;
  • промышленное оборудование.

Особенности охлаждения

Формат 4U позволяет использовать:
  • вентиляторы увеличенного диаметра;
  • более эффективно воздушные каналы отвода тепла.

Это положительно влияет на надёжность оборудования.
Важно учитывать следющее: Больший корпус не всегда означает лучшее решение. Увеличение высоты приводит к росту веса изделия, стоимости изготовления и занимаемого пространства в стойке. Поэтому выбор формата должен основываться на реальных требованиях оборудования, а не на принципе «с запасом».
Посмотреть цены на корпуса Отправить запрос

Как выбрать корпус для 19-дюймовой стойки

Основные критерии выбора

Перед тем как заказать корпус для 19 дюймового шкафа, рекомендуется определить:

  1. Размеры и количество электроники
  2. Количество модулей или плат
  3. Требования к охлаждению
  4. Способ подключения кабелей и разъемов
  5. Количество и размеры органов управления
  6. Перспективы модернизации оборудования

Когда стоит заказывать индивидуальное изготовление

Типовые корпуса подходят далеко не всегда.
Индивидуальное изготовление оправдано, если необходимо:
  • нестандартное расположение разъёмов;
  • уникальная компоновка внутренних узлов;
  • специальные требования к вентиляции;
  • особое покрытие или маркировка.

В таких случаях изготовление корпуса по чертежам позволяет получить решение, полностью соответствующее задачам проекта.
Частые вопросы-ответы
ВОПРОС 1:
Какие еще есть отличия у 19-и дюймовых корпусов?
ОТВЕТ:
Кроме количества юнитов U (высоты в HE) они могут отличаться глубиной (частые стандартные типоразмеры здесь 260, 360 или 460 мм), Также может использоваться разный материал изготовления и цвета покраски RAL.
ВОПРОС 2:
Какой формат чаще всего выбирают для промышленной электроники?
ОТВЕТ:
Во многих проектах используется корпус 19 дюймов 2U, поскольку он обеспечивает хороший баланс между компактностью и функциональностью.
ВОПРОС 3:
Можно ли изготовить кастомный рэковый корпус по индивидуальному чертежу?
ОТВЕТ:
Да. Многие производители, и мы в том числе, предлагают изготовление корпусов по чертежам заказчика с учётом расположения разъёмов, вентиляции и особенностей оборудования.
ВОПРОС 4:
Подходит ли корпус 4U для серверного оборудования?
ОТВЕТ:
Да. Корпус 19 дюймов 4U широко используется для серверов, систем хранения данных и вычислительных комплексов, где требуется большое внутреннее пространство и эффективное охлаждение.
