Некоторые нюансы проектирования корпусов 19 дюймов

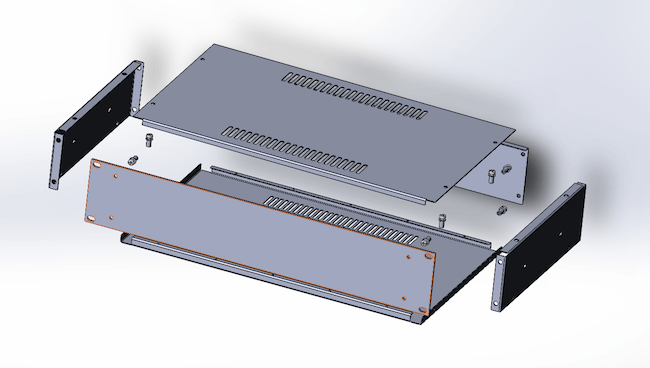

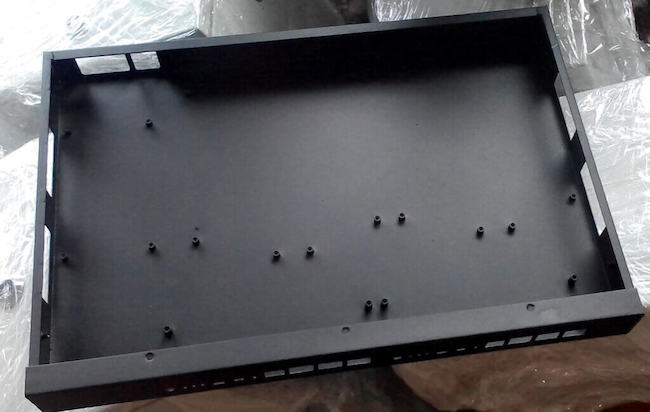

Корпус 19 дюймов в стойку

Размещение блоков питания и электроники

Почему компоновка влияет на надёжность оборудования

При проектировании корпуса важно учитывать не только размеры электронных компонентов, но и их взаимное расположение. Неправильная компоновка может привести к перегреву, затруднённому обслуживанию и проблемам с электромагнитной совместимостью.
Обычно внутри корпуса размещаются:
  • блоки питания;
  • управляющие платы;
  • модули связи;
  • системы охлаждения;
  • коммутационные элементы.
Чем выше плотность размещения компонентов, тем более тщательно должна прорабатываться внутренняя архитектура изделия.

Особенности размещения блоков питания

Блок питания является одним из основных источников тепла внутри корпуса.

При проектировании рекомендуется учитывать:
  • свободную циркуляцию воздуха;
  • удобный доступ для обслуживания;
  • расстояние до чувствительной электроники;
  • особенности прокладки силовых кабелей.

Для оборудования с повышенным энергопотреблением нередко предусматриваются отдельные зоны размещения источников питания.

Что учитывать при проектировании электроники

Современные корпуса для 19-дюймовых стоек часто проектируются с учётом будущей модернизации оборудования.
Поэтому на этапе разработки желательно предусмотреть:

  • резерв внутреннего пространства;
  • дополнительные места крепления плат;
  • возможность установки новых интерфейсных модулей;
  • удобный доступ к внутренним узлам.
В реальных проектах нехватка места внутри корпуса часто становится заметна уже после установки первых опытных образцов. Именно поэтому опытные конструкторы стараются закладывать небольшой резерв пространства под кабельные трассы, дополнительные платы и возможную модернизацию оборудования.

Особенности охлаждения

Почему охлаждение критично для рэковых корпусов

Практически любое электронное оборудование выделяет тепло. Если температура внутри корпуса превышает допустимые значения, это может привести к снижению ресурса компонентов и нестабильной работе системы.
Особенно чувствительны к перегреву:

  • процессоры;
  • блоки питания;
  • накопители данных;
  • силовая электроника.

Пассивное и активное охлаждение

В зависимости от мощности оборудования применяются различные схемы теплоотвода.
1 Пассивное охлаждение предполагает:

  • использование вентиляционных отверстий;
  • естественную конвекцию воздуха;
  • теплоотвод через металлические элементы корпуса.
2 Активное охлаждение включает:

  • вентиляторы;
  • вентиляционные модули;
  • направленные воздушные потоки.
Выбор зависит от тепловыделения оборудования и доступного внутреннего пространства.

Как формат корпуса влияет на охлаждение

Высота корпуса напрямую связана с возможностями теплоотвода.
Например:
  • корпус 19 дюймов 1U имеет серьёзные ограничения по высоте вентиляторов;
  • корпус 19 дюймов 2U позволяет использовать более производительные системы охлаждения;
  • корпуса 19 дюймов 3U и 4U обеспечивают максимальную гибкость при проектировании воздушных каналов.
Поэтому при размещении мощной электроники вопрос охлаждения необходимо учитывать ещё на этапе выбора формата корпуса.
Согласно практике проектирования серверного и промышленного оборудования, большинство проблем с перегревом связано не с недостаточной мощностью вентиляторов, а с неправильной организацией воздушных потоков внутри корпуса. Даже эффективная система охлаждения может работать неэффективно при ошибках компоновки.

Изготовление корпуса под нестандартное оборудование

Когда типовые решения не подходят

Несмотря на широкий выбор серийных изделий, многие проекты требуют индивидуального подхода. Это касается:

  • специализированной электроники;
  • лабораторных установок;
  • промышленной автоматики;
  • измерительных комплексов;
  • опытных образцов оборудования.
В подобных случаях типовой 19-дюймовый корпус может не соответствовать требованиям по размерам, вентиляции или размещению компонентов.

Какие возможности даёт изготовление по чертежам

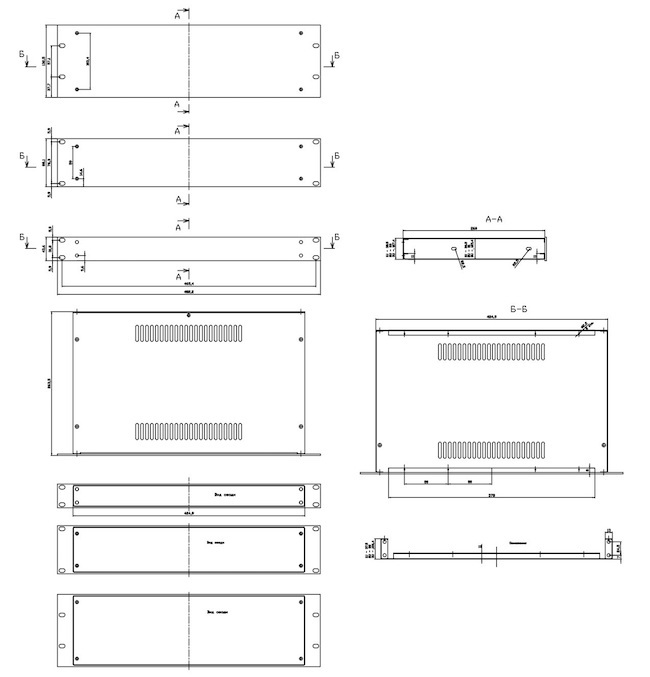

Чертёж корпуса 19 дюймов
Индивидуальное изготовление позволяет адаптировать корпус под конкретную задачу.
При разработке можно предусмотреть:

  • нестандартную высоту или глубину;
  • специальные панели управления;
  • дополнительные монтажные элементы;
  • индивидуальную систему вентиляции;
  • нестандартные вырезы под разъёмы и органы управления.
Такой подход особенно востребован при производстве специализированного оборудования небольшими сериями.
Посмотреть цены на корпуса Отправить запрос

Этапы изготовления нестандартного корпуса

Обычно процесс включает:

  1. Разработку конструкторской документации.
  2. Создание 3D-модели изделия.
  3. Подготовку технологического процесса.
  4. Изготовление опытного образца.
  5. Запуск серийного производства.
Это позволяет минимизировать риски и заранее выявить возможные конструктивные недочёты.
Важно учитывать:
Чем раньше производитель корпуса подключается к проекту, тем проще оптимизировать конструкцию под реальные технологические возможности. Нередко небольшие изменения в конструкции позволяют существенно сократить стоимость изготовления без потери функциональности оборудования.
