Изготовление деталей по образцу: как восстановить и произвести деталь без чертежа

Не всегда у заказчика есть готовый чертёж, 3D-модель или полный комплект конструкторской документации. Особенно часто такая ситуация возникает при ремонте оборудования, восстановлении старых механизмов и замене деталей, снятых с производства. При этом сама деталь может быть в наличии - пусть даже изношенная или повреждённая.
В таких случаях помогает изготовление деталей по образцу. Специалисты исследуют исходное изделие, определяют его геометрию, размеры и конструктивные особенности, после чего подготавливают данные для производства.
Такой подход позволяет восстановить единичную деталь или перейти к серийному выпуску, даже если исходная документация была утеряна.

Когда требуется изготовление деталей по образцу

Восстановление снятых с производства деталей

Оборудование нередко продолжает работать десятилетиями, тогда как оригинальные комплектующие уже не выпускаются. Покупка нового станка или механизма в такой ситуации может оказаться экономически нецелесообразной.
Образец позволяет восстановить геометрию изделия и разработать документацию для изготовления аналога.
Особенно актуально это для:

  • станочного оборудования;
  • производственных линий;
  • насосных и приводных систем;
  • редукторов;
  • специализированной техники.

Если чертёж отсутствует или устарел

Даже наличие старой документации не всегда гарантирует, что по ней можно сразу запустить производство. Конструкция могла изменяться в процессе эксплуатации, а исходные чертежи могли не отражать фактические размеры.

В таком случае готовое изделие становится дополнительным источником технической информации.
Практический опыт

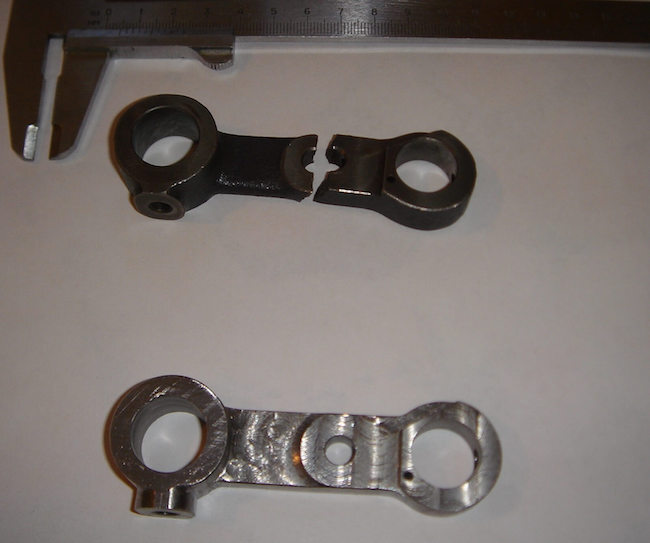

При восстановлении изношенной детали важно не переносить на новый чертёж все её размеры без анализа. Некоторые поверхности могли измениться из-за трения, деформации или коррозии. Поэтому рабочие размеры определяют с учётом назначения детали, сопряжённых элементов и характера износа.
Наши последние работы
    Перейти в портфолио ОТПРАВИТЬ ЗАПРОС

    Как проходит изготовление детали по образцу

    Работа начинается с изучения исходного изделия. Специалист определяет его назначение, основные поверхности, соединения и элементы, которые влияют на работу механизма.

    Обмер и анализ геометрии

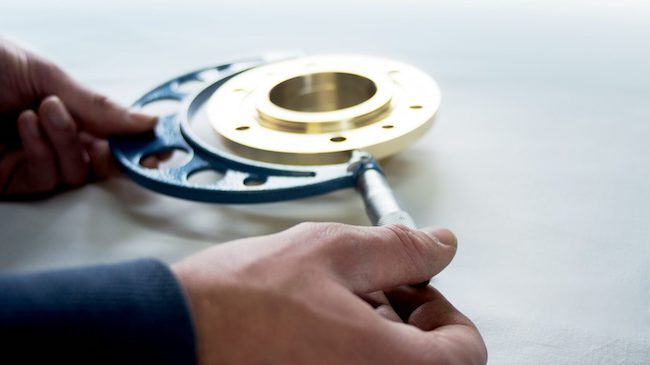

    Для простых изделий достаточно точных измерительных инструментов: штангенциркуля, микрометра, нутромера и других средств контроля.
    Для сложной геометрии могут применяться координатные измерения или 3D-сканирование.
    При обследовании определяют:

    • наружные и внутренние размеры;
    • диаметры отверстий;
    • расстояния между осями;
    • резьбы;
    • пазы;
    • радиусы и фаски;
    • взаимное положение поверхностей.

    Восстановление конструкции

    После измерений создаётся цифровая модель или чертёж. На этом этапе важно отделить фактическую геометрию образца от конструктивных требований.
    Например, если отверстие в старой детали имеет следы износа, его фактический диаметр не обязательно должен становиться номинальным размером новой детали.
    Цель восстановления — получить работоспособную конструкцию, а не механически скопировать изношенный экземпляр.
    Photo by Jessica Streser (@rothaargebirge) on Unsplash

    Как определить материал детали

    Материал — один из наиболее важных параметров при восстановлении изделия.

    Почему нельзя выбирать материал только «на глаз»

    Внешне похожие стали или цветные металлы могут существенно отличаться по прочности, твёрдости, износостойкости и коррозионной стойкости.
    Для определения материала учитывают:

    • внешний вид и структуру;
    • назначение детали;
    • условия эксплуатации;
    • твёрдость;
    • требования к термообработке.
    При ответственных задачах может потребоваться лабораторный анализ химического состава.

    Что делать, если исходный материал неизвестен

    В этом случае специалисты подбирают марку или аналог с учётом рабочих нагрузок и технологии производства.
    Например, для детали, работающей на трение, важны одни характеристики, а для нагруженного вала — совершенно другие.
    При подборе материала желательно учитывать не только марку металла, но и состояние материала после обработки. Если оригинальная деталь подвергалась закалке, отпуску или цементации, изготовление аналога из той же стали без соответствующей термообработки не гарантирует аналогичный ресурс.

    От образца к рабочему чертежу

    Какие данные должны попасть в документацию

    Результатом измерений становится комплект данных, по которому производство сможет стабильно выпускать детали.
    В рабочей документации указывают:

    • номинальные размеры;
    • допуски;
    • посадки;
    • шероховатость;
    • материал;
    • термообработку;
    • требования к отдельным поверхностям.
    Для сложных деталей дополнительно создаётся 3D-модель.

    Почему важны допуски

    Невозможно изготовить каждую поверхность с абсолютной геометрической точностью. При этом разные размеры детали имеют разное функциональное значение.
    Например, для посадочного отверстия может потребоваться более жёсткий допуск, чем для внешней поверхности, которая не участвует в сопряжении.
    Грамотное назначение допусков позволяет одновременно обеспечить работоспособность детали и избежать необоснованного удорожания производства.

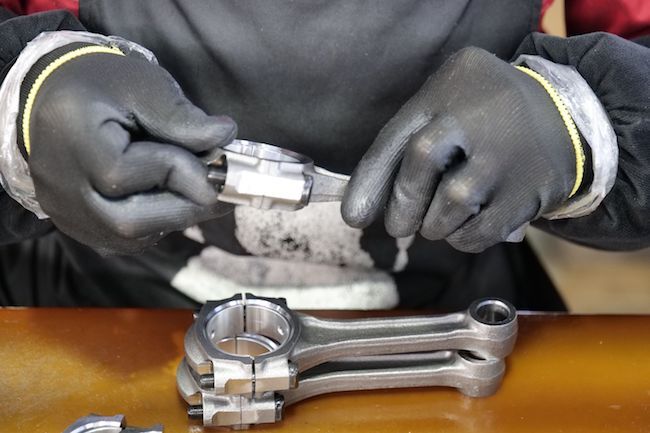

    Photo by Auto Tech on Pexels

    Как выбирается технология изготовления

    После подготовки документации определяется способ производства.

    Токарная обработка

    Подходит для деталей, основу которых составляют тела вращения:

    • валы;
    • втулки;
    • оси;
    • кольца;
    • ролики.

    Фрезерная обработка

    Используется для корпусных и призматических деталей, пазов, плоскостей и сложных контуров.

    Дополнительные операции

    В зависимости от конструкции могут потребоваться:

    • сверление;
    • растачивание;
    • нарезание резьбы;
    • шлифование;
    • термообработка;
    • нанесение защитного покрытия.
    Выбор технологии влияет не только на точность, но и на себестоимость готового изделия.
    Важно учитывать! При изготовлении единичной детали не всегда рационально использовать тот же производственный маршрут, который применялся для оригинала. Если исходное изделие выпускалось крупной серией десятки лет назад, современные станки с ЧПУ могут позволить получить аналог быстрее и экономичнее другим способом.

    Как проверить готовую деталь

    После изготовления проводится контроль. Его объём зависит от назначения изделия и требований к точности.

    Геометрический контроль

    Проверяются ключевые размеры, посадки и взаимное расположение поверхностей.
    Для ответственных деталей могут контролироваться:

    • соосность;
    • биение;
    • плоскостность;
    • перпендикулярность;
    • шероховатость.

    Сравнение с исходным образцом

    Если образец сохранился в пригодном для измерений состоянии, результаты можно сопоставить с полученной деталью.

    При этом контроль должен учитывать не только внешнее сходство, но и функциональные параметры.

    Когда стоит заказать изготовление деталей на заказ

    Изготовление деталей на заказ особенно оправдано, когда требуется нестандартная комплектующая, небольшая партия или восстановление элемента оборудования, для которого невозможно купить оригинал.
    Заказчику желательно предоставить сам образец и всю имеющуюся информацию:

    • фотографии детали в установленном положении;
    • данные об оборудовании;
    • сведения о нагрузках и условиях работы;
    • старую документацию, если она сохранилась.

    Чем больше исходных данных доступно специалистам, тем точнее можно восстановить конструкцию.
    Частые вопросы-ответы
    ВОПРОС 1:
    Можно ли изготовить деталь по сильно изношенному образцу?
    ОТВЕТ:
    Да, но изношенные поверхности нельзя всегда использовать как точный источник номинальных размеров. При необходимости анализируют сопряжённые детали и назначение элемента.
    ВОПРОС 2:
    Можно ли определить материал детали без документации?
    ОТВЕТ:
    Предварительно — по совокупности признаков и условиям эксплуатации. Для точного определения марки могут потребоваться измерение твёрдости и анализ химического состава.
    ВОПРОС 3:
    Обязательно ли делать 3D-модель при изготовлении детали по образцу?
    ОТВЕТ:
    Нет. Для простых деталей достаточно рабочего чертежа. 3D-модель особенно полезна при сложной геометрии и последующем производстве на оборудовании с ЧПУ.
    ВОПРОС 4:
    Можно ли после изготовления первой детали запустить серийное производство?
    ОТВЕТ:
    Да. Если конструкция и технология отработаны, результаты первой детали используются для подготовки стабильного серийного процесса и изготовления последующей партии.
