Обратное проектирование деталей: что такое реверс-инжиниринг и как он работает

Когда оригинальные чертежи утеряны, документация устарела или требуется заменить снятую с производства комплектующую, восстановить конструкцию можно по готовому образцу. Для этого применяют обратное проектирование - процесс исследования детали, определения её геометрии и подготовки цифровой модели для дальнейшего изготовления.

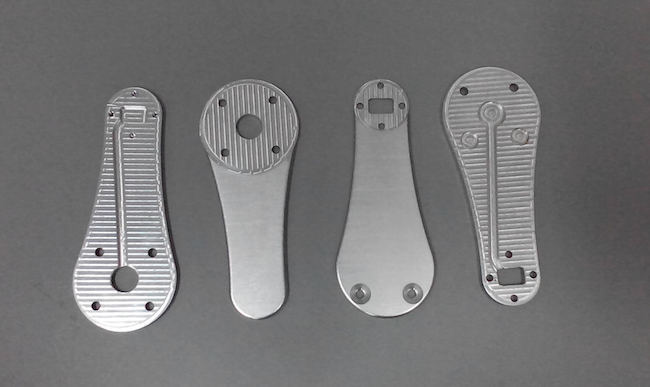

Сустав манипулятора, получен методом обратного проектирования

Реверс-инжиниринг востребован в машиностроении, промышленной металлообработке и ремонте оборудования. Он позволяет восстановить техническую информацию об изделии и организовать изготовление деталей по образцу, даже если исходная конструкторская документация недоступна, является способом воспроизводить сложные компоненты, создавать аналоги импортных деталей и сокращать зависимость от оригинальных комплектующих.

Что такое обратное проектирование простыми словами

Как работает реверс-инжиниринг

Обратное проектирование - это восстановление конструкции изделия на основе изучения существующей детали. Инженер исследует её форму, размеры, расположение отверстий, посадочные поверхности и другие конструктивные особенности. На основании полученных данных создаётся цифровая модель, а затем при необходимости разрабатывается рабочий чертёж.

Главная задача заключается не в простом копировании внешней формы. Важно понять, как деталь взаимодействует с другими элементами механизма, какие поверхности отвечают за точность сопряжения и какие параметры необходимо сохранить при изготовлении. Например, даже небольшое отклонение диаметра посадочного отверстия может привести к неправильной установке подшипника или преждевременному износу узла.

Чем обратное проектирование отличается от обычного проектирования

При обычном проектировании работа начинается с технического задания: инженер определяет требования к будущему изделию, разрабатывает конструкцию и подготавливает документацию. При реверс-инжиниринге процесс идёт в обратном направлении - от физического объекта к его цифровому представлению и техническому описанию.

При этом изготовление деталей по образцу не всегда требует полноценного реверс-инжиниринга. Для простой втулки или оси иногда достаточно выполнить точные измерения и подготовить чертёж. Если же деталь имеет сложную геометрию, нестандартные сопряжения или неизвестные конструктивные особенности, необходим более глубокий инженерный анализ.

Экспертный комментарий. При восстановлении конструкции важно учитывать состояние исходного образца. Износ отверстий, деформация кромок и повреждение посадочных поверхностей могут искажать первоначальные размеры. Поэтому инженер сопоставляет результаты измерений с назначением детали и особенностями сопряжения с другими элементами, а также учитывает условия эксплуатации.

Обмер детали и 3D-сканирование

Как выполняют обмер детали

Первый практический этап обратного проектирования - измерение образца. Специалист определяет основные габариты, диаметры, глубину отверстий, расстояния между осями, параметры резьб и размеры пазов. Отдельное внимание уделяется базовым и сопрягаемым поверхностям, поскольку именно они часто определяют правильность установки детали в механизме.

Для измерений используют штангенциркули, микрометры, нутромеры и другие инструменты, подходящие для требуемой точности. Если конструкция сложная или допуски небольшие, могут потребоваться координатно-измерительные машины и специализированное оборудование.

Важно оценивать не только номинальные размеры, но и геометрические отклонения образца. Если деталь долго эксплуатировалась, полученные значения могут отражать не первоначальную конструкцию, а последствия износа. В таких случаях результаты измерений проверяют по сопрягаемым элементам, сохранившейся документации и условиям эксплуатации.

Когда требуется 3D-сканирование

Для деталей со сложными криволинейными поверхностями, нестандартными контурами и большим количеством элементов применяют трёхмерное сканирование. Оно позволяет получить облако точек, описывающее геометрию объекта, и использовать эти данные для построения цифровой модели.

Однако 3D-сканирование не заменяет инженерную обработку результатов. Полученное облако точек необходимо очистить, сопоставить с системой координат и преобразовать в модель, пригодную для дальнейшей работы. Критически важные отверстия, резьбы и посадочные поверхности при необходимости дополнительно измеряют контактными методами.

Точность сканирования и точность готовой цифровой модели - не одно и то же. На результат влияют качество исходных данных, способ обработки поверхности и корректность построения геометрии. Перед передачей модели в производство необходимо проверить её с учётом функционального назначения детали.

Наши последние работы

Выполнены методом реверс-инжиниринга

Перейти в портфолио ОТПРАВИТЬ ЗАПРОС

Восстановление чертежа и цифровой модели

Как создают цифровую модель детали

После измерений и сканирования инженер систематизирует полученные данные и строит трёхмерную модель. В ней восстанавливают основные конструктивные элементы: отверстия, пазы, канавки, фаски, посадочные поверхности и другие особенности формы.

При моделировании важно отличать реальные конструктивные элементы от случайных неровностей, возникших в результате эксплуатации или повреждения. Для этого анализируют симметрию, взаимное расположение поверхностей, повторяющиеся элементы и принцип работы детали. Если геометрия предполагает определённые базовые оси или плоскости, их корректно задают в цифровой модели.

Такая модель становится основой для проверки конструкции и подготовки производственной документации. При необходимости её можно использовать для последующего изменения конструкции или адаптации детали под существующее оборудование.

Как восстанавливают чертёж без исходной документации

Рабочий чертёж должен содержать не только общие размеры, но и сведения, необходимые для изготовления и контроля. В зависимости от назначения детали указывают допуски, требования к шероховатости, геометрической точности и материалу. Особое внимание уделяют поверхностям, от которых зависит сопряжение с другими компонентами.

Если исходные требования неизвестны, их нельзя назначать произвольно. Инженер анализирует конструкцию, условия эксплуатации и параметры взаимодействующих деталей. При недостатке данных некоторые характеристики требуют дополнительного согласования или проверки на опытном образце.

Проверка геометрии и точности модели

Как проверяют соответствие модели образцу

После построения цифровой модели необходимо убедиться, что она правильно отражает геометрию исходной детали. Для этого:

сопоставляют контрольные размеры;
проверяют расположение отверстий, взаимное положение осей и форму базовых поверхностей;
делают анализ отклонений модели от образца.

При использовании 3D-сканирования модель можно сравнить с исходным облаком точек и оценить отклонения по различным участкам поверхности.

Проверка должна учитывать функциональную значимость размеров. Для одной детали определяющими могут быть диаметр и соосность отверстий, для другой - плоскостность основания или расстояние между крепёжными элементами. Поэтому контрольные параметры выбирают с учётом конструкции, а не только по удобству измерения.

Photo by @ThisIsEngineering on Pexels, free license

Почему нельзя просто скопировать все размеры

Физический образец не всегда сохраняет первоначальные параметры. Износ, коррозия, деформация и ремонт могут изменить его форму. Если без проверки перенести все обнаруженные размеры в чертёж, новая деталь может повторить не исходную конструкцию, а накопленные дефекты.

Чтобы снизить этот риск, инженер сопоставляет измерения с назначением изделия, анализирует сопрягаемые элементы и проверяет логичность геометрии. При необходимости отдельные размеры уточняют по сохранившимся чертежам, аналогичным деталям или дополнительным измерениям.

Как определить материал и технологию изготовления

Анализ материала

Геометрии недостаточно, чтобы гарантировать работоспособность восстановленного изделия. Необходимо определить или обоснованно подобрать материал с подходящими механическими характеристиками.

При анализе учитывают такие параметры:

назначение детали
нагрузки
рабочую температуру
контакт с другими поверхностями
воздействие окружающей среды
другие факторы

В зависимости от задачи могут потребоваться измерение твёрдости, анализ химического состава и изучение структуры материала. Если оригинальная деталь проходила термообработку, это также необходимо учитывать при подготовке аналога.

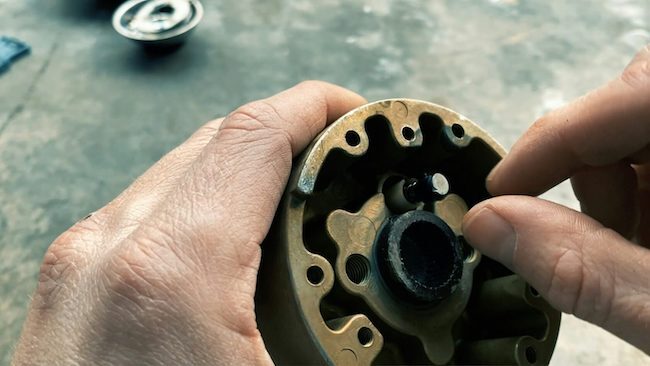

Photo by Griest Projects (@griestprojects) on Unsplash, free license

Выбор технологии обработки

Технологический маршрут зависит от формы детали, материала, точности и объёма партии.

Тип детали	Возможные технологии
Валы, втулки, оси	Токарная обработка, шлифование
Корпусные элементы	Фрезерование, сверление
Листовые детали	Лазерная резка, гибка
Сложные пространственные поверхности	Фрезерование на ЧПУ
Детали с повышенными требованиями к твёрдости	Механическая обработка и термообработка

Выбор технологии на раннем этапе помогает оценить стоимость, сроки и ограничения производства.

Подготовка документации для производства

Какие данные нужны для изготовления детали по образцу

После проверки цифровой модели подготавливают комплект данных, необходимый для производства. Его состав зависит от сложности изделия и требований заказчика, но обычно включает рабочий чертёж и, если это требуется технологическим процессом, трёхмерную модель. В документации фиксируют размеры, допуски, требования к поверхностям и другие параметры, влияющие на качество детали.

Для корректной подготовки производства также важно знать назначение компонента, условия его эксплуатации и количество изделий. Если материал исходной детали неизвестен, вопрос его выбора необходимо решить отдельно, опираясь на требования к прочности, износостойкости и другим рабочим характеристикам.

Как передают результаты реверс-инжиниринга в производство

Подготовленная документация связывает работу инженера с дальнейшими производственными операциями. На её основе технолог выбирает подходящие способы обработки, определяет последовательность операций и планирует контроль готовой детали. Это особенно важно, когда необходимо не только изготовить единичный экземпляр, но и обеспечить повторяемость размеров при выпуске партии.

Перед серийным изготовлением ответственных компонентов целесообразно проверить опытный образец. Контроль помогает убедиться, что деталь соответствует документации, правильно устанавливается в узел и обеспечивает необходимое сопряжение. Если обнаруживаются отклонения, модель и чертёж корректируют до запуска основной партии.

Качественный результат реверс-инжиниринга — это не просто похожая внешне деталь, а проверенная модель и документация, по которым можно воспроизводить изделие с заданными характеристиками. Чем точнее определены критические параметры на этапе проектирования, тем ниже риск ошибок при изготовлении.

Частые вопросы-ответы

ВОПРОС 1:

Что такое обратное проектирование деталей?

ОТВЕТ:

Это процесс восстановления геометрии и конструктивных особенностей изделия по физическому образцу. Он включает измерение детали, анализ её формы, создание цифровой модели и подготовку технической документации.

ВОПРОС 2:

Чем реверс-инжиниринг отличается от изготовления деталей по образцу?

ОТВЕТ:

Изготовление по образцу может ограничиваться измерением и воспроизведением детали. Реверс-инжиниринг предполагает более глубокий анализ конструкции и при необходимости включает 3D-сканирование, восстановление цифровой модели, проверку геометрии и разработку производственной документации.

ВОПРОС 3:

Всегда ли для обратного проектирования нужно 3D-сканирование?

ОТВЕТ:

Нет. Для простых деталей часто достаточно традиционных измерительных инструментов. 3D-сканирование особенно полезно при работе со сложными пространственными поверхностями и геометрией, которую трудно полностью описать обычными измерениями.

ВОПРОС 4:

Можно ли восстановить чертёж изношенной детали?

ОТВЕТ:

Во многих случаях это возможно, но износ может искажать первоначальные размеры. Для восстановления конструкции необходимо оценить состояние образца, проверить сопрягаемые элементы и при необходимости использовать дополнительные измерения или инженерный анализ.
